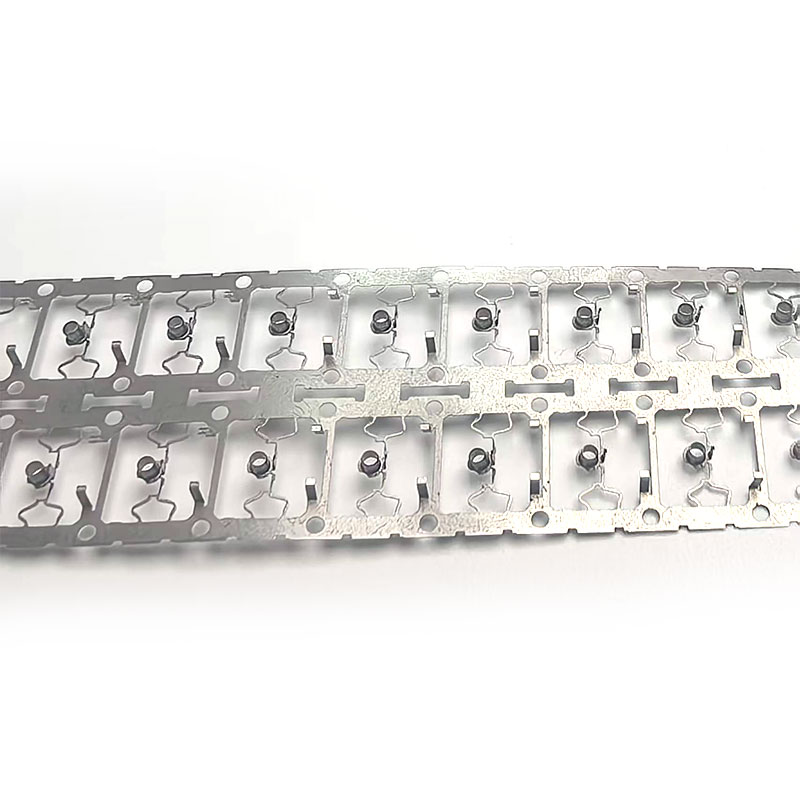

Elektronik Hassas Damgalama Parçalarıkonektörler, sensörler, otomotiv elektroniği ve iletişim cihazlarında kullanılan kompakt, iletken ve son derece hassas bileşenlerin üretilmesi için gereklidir.Qiren±0,005 mm'ye kadar boyut toleranslarına sahip karmaşık metal bileşenler üretmek için hassas damgalamayı EDM teknolojisiyle birleştirerek hem prototip geliştirmeyi hem de yüksek hacimli üretimi destekliyor.
Elektronik ürünler küçüldükçe, inceldikçe ve daha entegre hale geldikçe üreticiler, istikrarlı iletkenlik, mekanik dayanıklılık ve güvenilir montaj performansı sağlarken aynı zamanda dar boyutları koruyabilen metal bileşenlere ihtiyaç duyuyor. Elektronik hassas damgalama, terminalleri, kontak bileşenlerini, koruyucu parçaları, yay elemanlarını ve diğer karmaşık metal yapıları üretim ölçeğinde oluşturmanın etkili bir yolunu sağlar. Qiren, EDM kalıp imalatını, hassas damgalamayı, akıllı incelemeyi ve proses kontrolünü birleştirerek elektronik, otomotiv elektroniği, tıbbi ekipman ve iletişim uygulamaları için özelleştirilmiş çözümler sunar. Bildirilen ±0,005 mm boyut toleransı kapasitesi, malzeme uyarlanabilirliği ve yüzey kalitesi kontrolü, hassas damgalamayı zorlu elektronik bileşen uygulamaları için uygun hale getirir.
İçindekiler
- Elektronik Hassas Damgalama Parçaları Neden Önemlidir?
- Başlıca Avantajları Nelerdir?
- Hangi Malzemeler Kullanılabilir?
- Hassas Damgalama Parçaları Nasıl Üretilir?
- Nerede Kullanılırlar?
- Alıcılar Hassas Damgalama Tedarikçisini Nasıl Seçmeli?
- Sıkça Sorulan Sorular
- Çözüm
Elektronik Hassas Damgalama Parçaları Neden Önemlidir?
Modern elektronik ürünler giderek daha fazla minyatür metal bileşenlere bağımlı hale geliyor. Bir konnektör terminali, koruma elemanı, kontak yayı, pil bileşeni veya iletken destek, geleneksel bir mekanik bileşenin boyutunun yalnızca küçük bir kısmı olabilir, ancak yine de ürünün tamamının performansını doğrudan etkileyebilir.
Bu nedenle hassas damgalama, metal levhayı basitçe kesmek ve şekillendirmekten daha fazlasıdır. Üretim süreci boyutsal doğruluğu, malzeme deformasyonunu, çapakları, yüzey kalitesini ve tekrarlanabilirliği kontrol etmelidir. Elektronik uygulamalarda küçük bir boyutsal sapma bile temas basıncını, yerleştirme kuvvetini, elektrik iletkenliğini, montaj hizalamasını veya ürün ömrünü etkileyebilir.
Qiren'in ürün bilgilerine göre damgalama operasyonu, EDM kalıp işlemeyi hassas damgalama ve inceleme teknolojileriyle birleştiriyor. Şirket, karmaşık şekilli parçalar, mikro delikli bileşenler ve 0,1 mm'nin altındaki ultra ince malzemeler dahil olmak üzere uygun uygulamalar için prosesinin ±0,005 mm kadar sıkı toleranslara ulaşabileceğini belirtiyor.
Bu kombinasyon, üreticilerin boyut tutarlılığından ödün vermeden büyük miktarlarda tekrarlanabilir bileşenlere ihtiyaç duyduğu durumlarda hassas damgalamayı özellikle değerli kılar.
Elektronik Hassas Damgalama Parçalarının Temel Avantajları Nelerdir?
1. Yüksek Boyutsal Doğruluk
Hassas elektronik bileşenler genellikle minyatür düzeneklere uyacak şekilde sıkı bir şekilde kontrol edilen boyutlara ihtiyaç duyar. Gelişmiş kalıp tasarımı, EDM işleme ve kontrollü damgalama parametreleri boyutsal değişimi azaltabilir ve parçadan parçaya tutarlılığı geliştirebilir.
Konektör terminalleri ve diğer iletken bileşenler için boyutsal doğruluk, birleştirme performansını doğrudan etkiler. Tutarlı geometri, üreticilerin öngörülebilir yerleştirme kuvvetini, temas konumunu ve montaj uyumluluğunu korumasına yardımcı olur.
2. Karmaşık Geometri Yeteneği
Bileşenler derin oluklar, keskin köşeler, kademeli delikler, dar bölümler veya diğer karmaşık özellikler içerdiğinde geleneksel damgalama işlemleri sınırlamalarla karşılaşabilir. EDM destekli takımlama, bu zorlu geometriler için daha karmaşık kalıp yapılarının oluşturulmasına yardımcı olabilir.
- Mikro delikler ve dar yuvalar
- Kademeli ve girintili yapılar
- İnce temas alanları
- Keskin açı özellikleri
- Ultra ince metal bileşenler
- Küçük yay ve iletken yapılar
3. Verimli Seri Üretim
Damgalama kalıbı geliştirilip onaylandıktan sonra süreç, nispeten kısa çevrim süreleriyle büyük miktarlarda tutarlı parçalar üretebilir. Bu, hassas damgalamayı özellikle istikrarlı üretim hacimlerine sahip elektronik üreticileri için çekici kılmaktadır.
4. Daha İyi Yüzey Kalitesi
Yüzey durumu elektrikli ve mekanik bileşenler için kritik öneme sahiptir. Aşırı çapak, çizik, deformasyon veya pürüzlü yüzeyler montaj sorunları yaratabilir veya iletkenliği ve aşınma direncini olumsuz yönde etkileyebilir.
Qiren, zorlu uygulamalar için temassız EDM işleme ve ayna kaplama teknolojisinin kullanımını, geçerli işleme koşulları altında rapor edilen yüzey pürüzlülüğünün Ra0,2 μm'nin altında olduğunu açıklıyor.
Hangi Malzemeler Kullanılabilir?
Malzeme seçimi iletkenlik, mukavemet, korozyon direnci, sertlik, yay özellikleri, şekillendirme davranışı, çalışma sıcaklığı ve son uygulama gereksinimlerine göre yapılmalıdır.
| Malzeme Türü | Tipik Özellikler | Potansiyel Uygulamalar |
|---|---|---|
| Bakır Alaşımları | İyi elektriksel iletkenlik ve şekillendirilebilirlik | Terminaller, kontaklar, iletken bileşenler |
| Paslanmaz çelik | Mukavemet, korozyon direnci, dayanıklılık | Elektronik muhafazalar, yaylar, yapısal bileşenler |
| Titanyum | Yüksek mukavemet/ağırlık oranı ve korozyon direnci | Özel elektronik ve tıbbi bileşenler |
| Yüksek Sertlikli Alaşımlar | Aşınma direnci ve mekanik stabilite | Zorlu hassas bileşenler ve takımlarla ilgili parçalar |
Doğru malzemenin seçilmesi aynı zamanda kalıp ömrünü ve üretim maliyetini de etkiler. Yüksek sertliğe veya tokluğa sahip malzemeler, özel takımlama ve işleme stratejileri gerektirebilir, bu da seri üretim öncesinde mühendislik analizini önemli hale getirir.
Hassas Damgalama Parçaları Nasıl Üretilir?
Güvenilir bir hassas damgalama projesi normalde ilk üretim çalışmasından çok önce başlar. Bileşen çizimi, malzeme özellikleri, tolerans gereklilikleri, yüzey kalitesi, yıllık hacim ve uygulama ortamının tümü mühendislik aşamasında gözden geçirilmelidir.
Adım 1: Ürün ve Çizim Analizi
Mühendisler geometriyi, toleransları, malzeme kalınlığını, şekillendirme yönünü, kritik boyutları ve potansiyel üretim risklerini değerlendirir. Erken tasarım analizi, deformasyona, çatlamaya, aşırı çapaklara veya zor takım bakımına neden olabilecek özelliklerin belirlenmesine yardımcı olabilir.
Adım 2: Hassas Kalıp Tasarımı
Damgalama kalıbı, nihai bileşenin ne kadar doğru şekilde oluşturulabileceğini belirler. Karmaşık elektronik parçalar için, ince yapılar ve yüksek hassasiyetli kalıp özellikleri oluşturmak amacıyla EDM işleme kullanılabilir.
Adım 3: Malzeme Hazırlama
Seçilen metal şerit veya levha gerekli kalınlığı, mekanik özellikleri ve yüzey durumunu karşılamalıdır. Son derece sıkı toleranslar söz konusu olduğunda malzeme tutarlılığı özellikle önemlidir.
Adım 4: Damgalama ve Şekillendirme
Üretim sırasında malzeme, kesme, bükme, delme, biçimlendirme veya ilerleme özelliklerini elde etmek için kontrollü damgalama işlemlerinden geçer. Kararlı proses parametreleri, üretim partisi boyunca tekrarlanabilirliğin korunmasına yardımcı olur.
Adım 5: Boyut ve Yüzey Denetimi
Denetim, kritik boyutları doğrular ve potansiyel kusurları tespit eder. Qiren, kalite kontrol sürecinin bir parçası olarak üç boyutlu ölçüm ekipmanı, optik inceleme ekipmanı ve sertlik testi kullandığını bildiriyor. Toplu kalite raporları aynı zamanda üretim izlenebilirliğini ve müşteri kabulünü de destekleyebilir.
Nerede Kullanılırlar?
Elektronik hassas damgalama bileşenleri, küçük boyutları yüksek tekrarlanabilirlik ve işlevsel güvenilirlikle birleştirebildikleri için birçok sektörde kullanılmaktadır.
Tüketici Elektroniği
Akıllı telefonlar, dizüstü bilgisayarlar, giyilebilir cihazlar ve diğer kompakt ürünler, kısıtlı iç alanlara tam olarak uyan minyatür metal bileşenler gerektirir. Uygulamalar SIM kart tutucularını, C Tipi arayüz bileşenlerini, kontak terminallerini ve FPC ile ilgili metal yapıları içerebilir.
Otomotiv Elektroniği
Elektronik kontrol sistemlerinin ve elektrikli araçların artan kullanımı, hassas iletken ve mekanik bileşenlere olan talebi artırdı. Potansiyel uygulamalar arasında aküyle ilgili bileşenler, röle yayları, terminaller, sensör bileşenleri ve elektrik bağlantı sistemleri yer alır.
Tıbbi Ekipman
Tıbbi cihazlar, kontrollü boyutlara ve güvenilir yüzey kalitesine sahip minyatür bileşenler gerektirebilir. Hassas damgalanmış metal parçalar, mikro cihaz bileşenlerinde, cihaz muhafazalarında ve boyutsal tutarlılığın gerekli olduğu diğer özel düzeneklerde kullanılabilir.
İletişim Ekipmanları
İletişim cihazları ve yüksek yoğunluklu elektronik düzenekler, doğru konektörlere ve iletken bileşenlere dayanır. Hassas damgalama, tekrarlanan montaj sırasında tutarlı geometri gerektiren kompakt temas yapılarının üretimini destekleyebilir.
Alıcılar Hassas Damgalama Tedarikçisini Nasıl Seçmeli?
Doğru tedarikçiyi seçmek sadece birim fiyatları karşılaştırmaktan ibaret değildir. Hassas elektronik bileşenler için takım kapasitesi, denetim sistemleri, malzeme deneyimi, mühendislik desteği ve üretim ölçeklenebilirliği, toplam proje maliyeti üzerinde daha büyük bir etkiye sahip olabilir.
Alıcılar, sipariş vermeden önce aşağıdaki noktaları değerlendirmelidir:
- Boyutsal yetenek:Tedarikçinin gerekli toleransları tutarlı bir şekilde karşılayıp karşılamadığını doğrulayın.
- Takım uzmanlığı:Tedarikçinin kalıp tasarımını, EDM'yi, bakım ve optimizasyon yeteneklerini inceleyin.
- Maddi deneyim:Üreticinin seçilen bakır alaşımı, paslanmaz çelik, titanyum veya diğer malzemeyi anladığından emin olun.
- Muayene yeteneği:Kritik boyutların uygun CMM, optik veya diğer inceleme ekipmanı kullanılarak ölçülüp ölçülemeyeceğini kontrol edin.
- Üretim ölçeklenebilirliği:Tedarikçinin prototip veya deneme partilerinden istikrarlı seri üretime geçebilmesini sağlayın.
- Kalite belgeleri:Denetim raporları ve açıkça tanımlanmış kabul kriterleri isteyin.
- Mühendislik iletişimi:Hızlı yanıt veren bir teknik ekip, gereksiz takım revizyonlarını ve üretim gecikmelerini azaltabilir.
Qiren, damgalama operasyonunun hem küçük serili deneme üretimini hem de daha büyük ölçekli üretimi desteklediğini belirtiyor. Üretim bilgilerinde ayrıca 3.000 metrekarelik bir tesis, 50'den fazla çalışan ve iş gücünün yaklaşık %15'ini temsil eden bir Ar-Ge ekibi de yer alıyor. Şirket 20'den fazla ülke ve bölgeye ihracat gerçekleştiriyor.
Sıkça Sorulan Sorular
Elektronik Hassas Damgalama Parçaları Nelerdir?
Elektronik Hassas Damgalama Parçaları, elektronik ve elektromekanik uygulamalar için hassas damgalama işlemleriyle üretilen, doğru şekilde şekillendirilmiş metal bileşenlerdir. Bunlar terminalleri, kontakları, yayları, koruyucu bileşenleri, iletken destekleri ve diğer minyatür parçaları içerebilir.
Hassas damgalama hangi toleransı sağlayabilir?
Ulaşılabilir tolerans malzemeye, geometriye, kalınlığa, takım tasarımına ve üretim koşullarına bağlıdır. Qiren, uygun hassas damgalama uygulamaları için ±0,005 mm'ye kadar boyut toleransları bildirir. Gerçek toleranslar belirli parça çizimine göre onaylanmalıdır.
Karmaşık elektronik bileşenler özelleştirilebilir mi?
Evet. Müşteri çizimleri, 3D modeller, malzeme özellikleri, boyutlar, toleranslar, yüzey gereksinimleri ve üretim hacimlerine göre özel hassas damgalama geliştirilebilir. EDM destekli kalıp imalatı, geleneksel aletlerle üretilmesi zor olan karmaşık yapılar için özellikle faydalıdır.
Hangi endüstriler hassas elektronik damgalama bileşenlerini kullanıyor?
Başlıca uygulama alanları arasında tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, iletişim ekipmanı, akıllı ev ürünleri ve diğer hassas elektronik düzenekler yer almaktadır.
Nasıl teklif talep edebilirim?
Bir 2D çizim veya 3D CAD dosyası, malzeme bilgileri, yıllık miktar, kritik toleranslar, yüzey kaplama gereksinimleri ve beklenen teslimat programının sağlanması, üreticinin projeyi değerlendirmesine ve daha doğru bir teklif hazırlamasına yardımcı olabilir.
Çözüm
Elektronik cihazlar küçülmeye ve karmaşıklaşmaya devam ettikçe üretim doğruluğu giderek daha önemli hale geliyor. Elektronik hassas damgalama, boyutsal tutarlılık, karmaşık şekillendirme yeteneği, malzeme esnekliği, yüzey kalitesi ve ölçeklenebilir üretimin pratik bir kombinasyonunu sağlar. EDM destekli takımlama, kontrollü damgalama ve sistematik denetim sayesinde üreticiler zorlu elektronik montaj gereksinimlerini karşılayan minyatür metal bileşenler üretebilirler.
Qiren, takım geliştirmeden üretime kadar özelleştirilmiş elektronik bileşen projelerini desteklemek için hassas kalıp mühendisliği, EDM işleme, damgalama ve denetim yeteneklerini birleştirir. Konektörler, otomotiv elektroniği, tıbbi cihazlar, iletişim ekipmanları veya diğer hassas düzenekler için yüksek hassasiyetli metal bileşenler tedarik ediyorsanız,bize Ulaşınçizimlerinizi, malzemelerinizi, toleranslarınızı, üretim hacminizi ve özelleştirilmiş damgalama gereksinimlerinizi tartışmak için.
